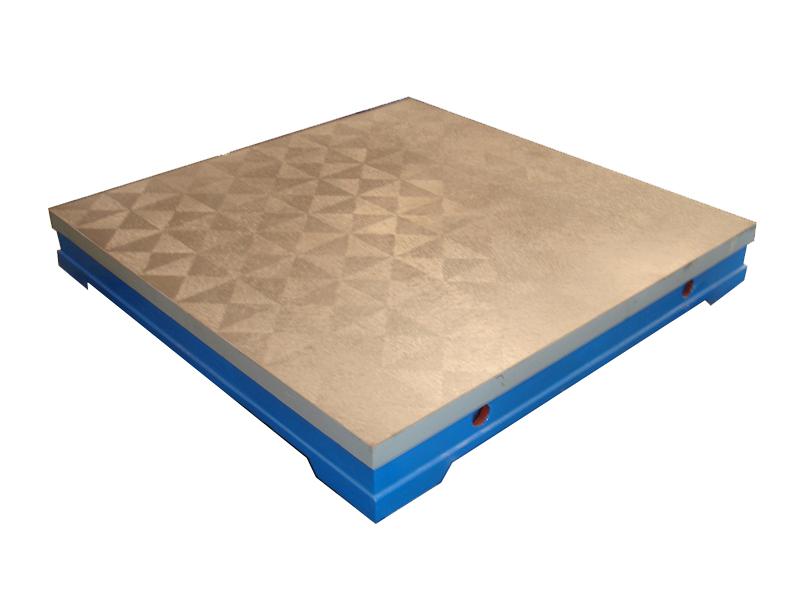

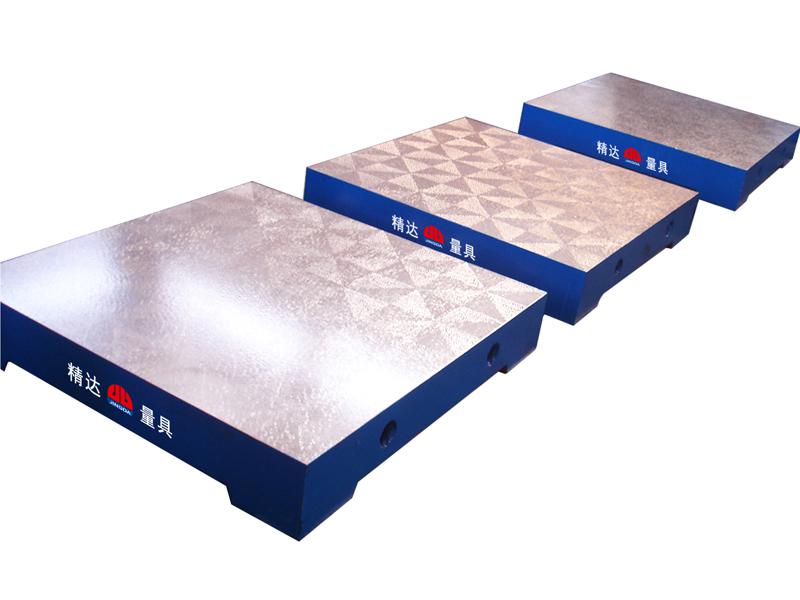

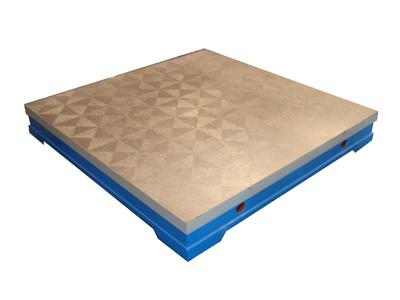

Prüfplatte aus Gusseisen

Die Prüfplakette aus Gusseisen dient als Bemessungsgrundlage, die zur Überprüfung der geometrischen Toleranz der Maschinenteile wie Ebenheit, Geradheit usw. Darüber hinaus kann es bei Anreißen, abrasiver Bearbeitung, Installation von Anlagen usw verwendet werden. Dieses Eisen-Prüfplatte ist als Plattentyp oder Kastentyp erhältlich. Seine Präzision umfasst Grad 0, Grad1, Grad2 und Grad3.

Wenn die Prüfplatte aus Gusseisen abgeschliffen ist, kann es wieder tuschiert werden, damit die Genauigkeit wiederhergestellet wird. Darüber hinaus können Sie die Ebenheit durch Färbungsmethode prüfen, die präzise, direkt und bequem ist.

Wir können Präzisions-Platte von der Größe 100 x 100 mm bis 4000 mm × 10, 000 mm produzieren. Für Großprodukte können wir Spleißmethode verwenden. In unserer Fabrik können wir auch Produkte mit Spezialgröße nach Ihren Zeichnungen oder durch Diskussion von beiden Parteien.

Die Qualität von Gusseisen und Wärmebehandlung hat einen großen Einfluss auf die Leistung der Richtplatte. Die Arbeitsplatte wird sich aufgrund der größeren verbleibenden Innerspannung verformen. Wenn das Produkt nicht abriebfest ist, kann es die Präzision nach einer Zeit von Verwendung nicht garantieren. Darüber hinaus kann es die minimale Rauheit nicht erhalten, wenn das Tuschieren schwierig ist.

Wegen der vorgenannten Gründen wählen wir das geeignete Gusseisen. Wir verwenden die Alterungs-Behandlung, um die Restspannung der Präzision-Basisplatte aus Gusseisen zu beseitigen.

Prüfstandard: Färbungsmethode zur Prüfung
1. Grad0 und Grad1: Wenn jede Seite innerhalb von 25mm² ist, gibt es mindestens 25 Punkte.
2. Grad2: Wenn jede Seite innerhalb von 25mm² ist, gibt es mindestens 20 Punkte.
3. Grad3: Wenn jede Seite innerhalb von 25mm² ist, gibt es mindestens 12 Punkte.
