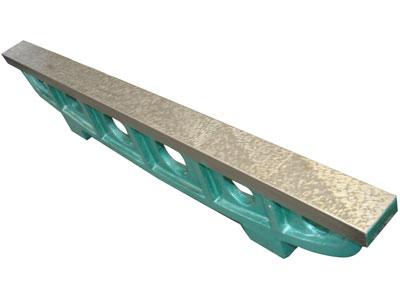

Richtlineal von Brückentyp
Das Richtlineal von Brückentyp verwendet HT250 als seine Rohstoffe und wird in Übereinstimmung mit Fertigungsstandard JB/T7977-99 hergestellt. Die Arbeitsfläche wird mit der Tuschiertechnik verarbeitet. Unser Präzisions-Richtlineal wird hauptsächlich durch die Färbungsmethode oder Messuhr für die Prüfung von Ebenheit der Flachplatte, der langen Führungsschiene usw verwendet. Darüber hinaus kann es angewendet werden, um die Geradheit des Werkstücks nach der Lichtspaltmethode zu prüfen.
Parameter von Richtlineal| Größe(mm) | Geradheit oder Ebenheit von Arbeitsebene | ||
| Präzisionsgrad(μm) | |||
| 0 | 1 | 2 | |
| 500 × 50 | 3 | 6 | 12 |
| 750 × 50 | 4 | 8 | 15 |
| 1000 × 50 | 10 | 20 | |
| 1600 × 70 | 15 | 30 | |
| 2000 × 80 | 18 | 36 | |
| 2500 × 90 | 22 | 44 | |
| 3000 × 100 | 52 | ||
| 3500 × 100 | 60 | ||
| 4000 × 100 | 68 | ||
| 5000 × 110 | 84 | ||
| 6300 × 120 | 105 | ||
| 8000 × 120 | 132 | ||
