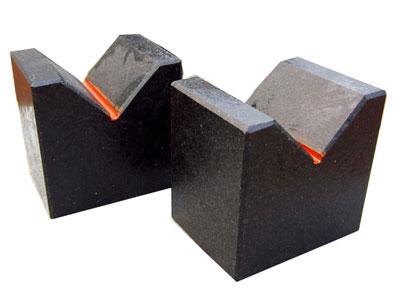

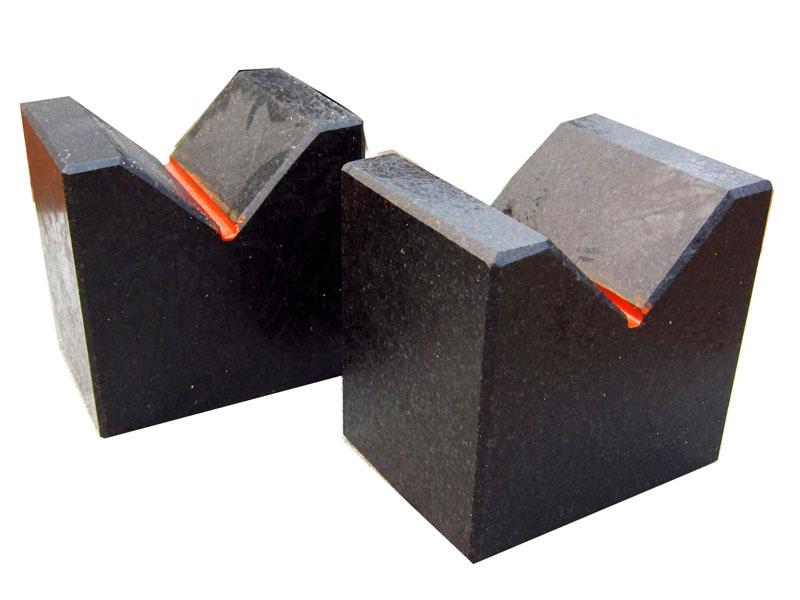

V-Block aus Granit
V-Block aus Granit enthält hauptsächlich Pyroxen, Plagioklas, Olivin, Biotit und Magnetit. Es hat schwarze Farbe und präzise Struktur. Wegen natürlichen Alterungsprozesses von Milliarden Jahren besitzt der V-Block gleichmäßige Struktur, gute Stabilität, hohe Festigkeit und hohe Härte. Auch unter schwerer Belastung kann unsere Granit-Messblock noch die hohe Präzision beibehalten.
AnwendungDer V-Block aus Granit kann zusammen mit der Richtplatte für Konzentrizitätsprüfung der Achsen und für präzises Anreißen verwendet werden. Außerdem kann es als Maschinenfuss für Zubehöre dienen. Dieses Produkt eignet sich vor allem für Präzisionsprüfung, Messung oder Anreißen in das Labor, Komponentenfertigung und industrielle Bearbeitung.
Diese Art von V-Block wird paarweise verkauft und sollte paarweise verwendet werden.
Parameter| Größe(mm) | Ebenheit von Arbeitsplatte | Parallelität zwischen V-Nut und Grundfläche | Parallelität zwischen V-Nut und Seitenfläche | Symmetrie zwischen V-Nut und Endfläche | Rechteckigkeit zwischen V-Nut und Endfläche | Rechteckigkeit zwischen V-Nut und Grundfläche | Höhedifferenz von V-Nut mit Gegenstück | |||||||
| Präzision ( μm) | ||||||||||||||
| 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| 63 × 63 × 90° | 1.5 | 3 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
| 100 × 100 × 90° | 2 | 4 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
| 160 × 160 × 90° | 2.5 | 5 | 5 | 10 | 5 | 10 | 10 | 20 | 10 | 10 | 5 | 10 | 6 | 12 |
