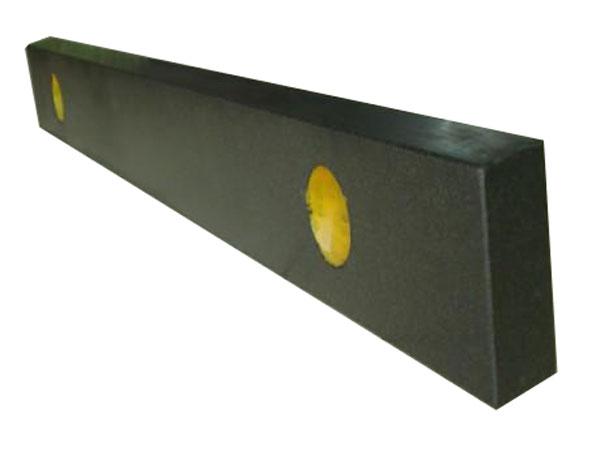

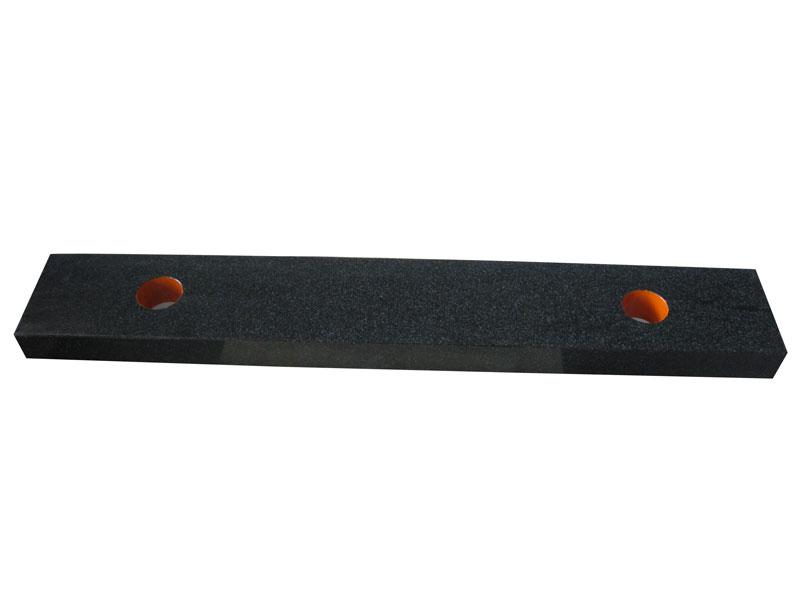

Richtlineal aus Granit

  • Richtlineal aus Granit
  • Richtlineal aus Granit
Anwendung

Richtlineal aus Granit wird verwendet, um die Geradheit und Ebenheit des Werkstücks zu testen. Es ist für die Genauigkeitsarbeit, zum Beispiel Führungsschiene, Installation von Anlagen, Arbeitsplatte für Werkzeugmaschinen geeignet.

Merkmale

Dieses Präzision-Richtlineal verwendet Jinan Schwarz-Granit mit Feinstruktur, gleichmäßiger Struktur, guter Stabilität sowie hoher Festigkeit und Härte. Es ist wirklich eine ideale Basisebene für die Inspektion von Präzisionswerkzeugen und Maschinenteilen, vor allem wenn es um die hochpräzise Messung geht.

Anders als das Produkt aus Stahl oder Gusseisen hat dieses Granit-Messgerät eine bessere Stabilität. Es bleibt immer noch unverändert mit der ursprünglichen Präzision, nachdem es ein Jahr ungebraucht wird.

Parameter
Größe (mm) Geradheit oder Ebenheit von Arbeitsplatte Tiefe von Parallelität zwischen Arbeitsplatten
Präzision (μm)
00 0 00 0
500 × 100 × 40 1.6 2.6 2.4 3.9
750 × 100 × 40 2.1 3.5 3.2 5.3
1000 × 120 × 40 3.0 5.0 4.5 7.5
1500 × 150 × 60 4.4 7.4 6.6 11.1
2000 × 200 × 80 5.4 10.0 8.1 13.5
3000 × 200 × 80 8 16 12 24
