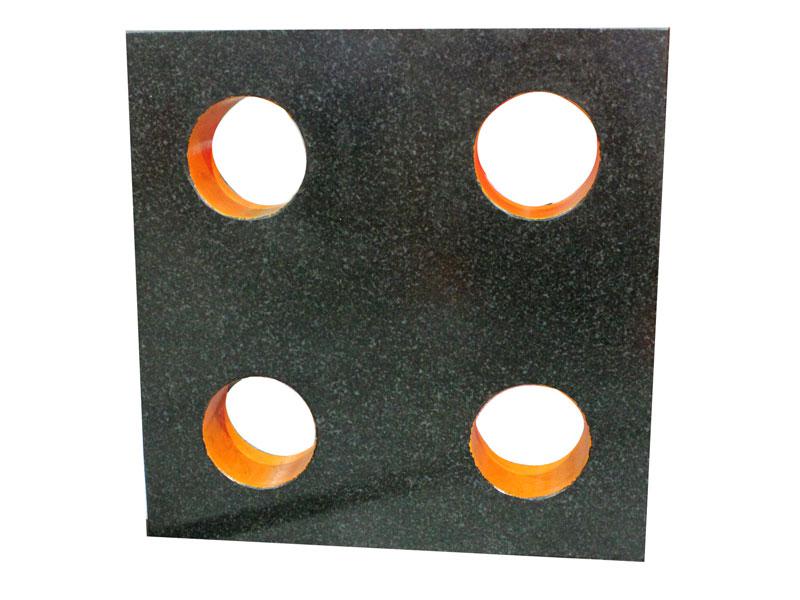

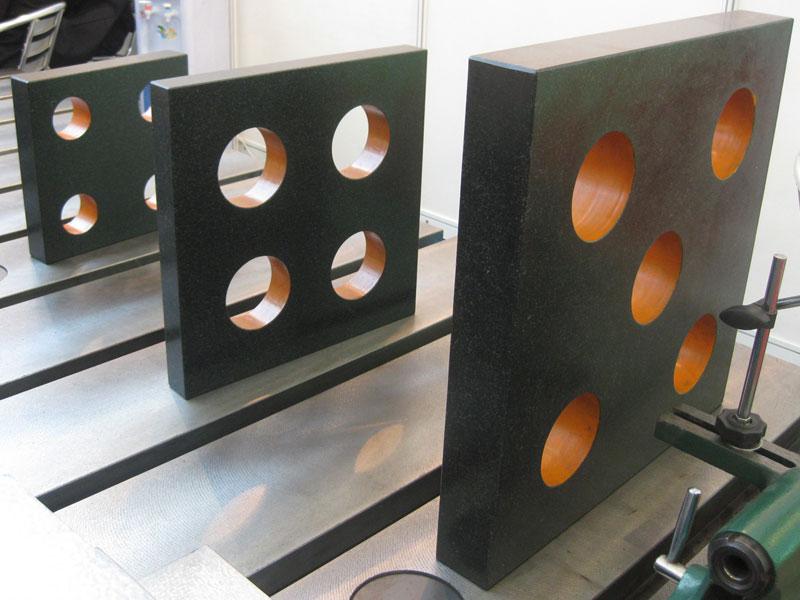

Granitwinkel
Diese Granitwinkel wird hauptsächlich verwendet, um die Vertikalität oder Parallelitätsgrad zu testen. Es ist nach der Norm GB6092-85 hergestellt. Wir können Präzisions-Granitwinkel von Sonder- oder Großdimension herstellen.
Parameter| Typ (mm) | Rechteckigkeit zwischen angrenzenden Messebenen | Geradheit von Messebene | Parallelität zwischen gegenüberliegenden Messebenen | |||
| Präzisionsgrad (μm) | ||||||
| 00 | 0 | 00 | 0 | 00 | 0 | |
| 160 × 160 | 2 | 4 | 0.8 | 1.7 | 2 | 4 |
| 200 × 200 | 2 | 4 | 0.9 | 1.8 | 2 | 4 |
| 250 × 250 | 2.2 | 4.5 | 1 | 2 | 2.2 | 4.5 |
| 300 × 300 | 2.6 | 5.2 | 1.1 | 2.3 | 2.6 | 5.5 |
| 400 × 400 | 3 | 6 | 1.3 | 2.6 | 3 | 6 |
| 500 × 500 | 3.5 | 7 | 1.5 | 3 | 3.5 | 7 |
