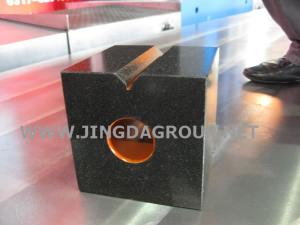

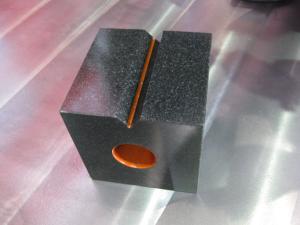

Quadratischer Kasten aus Granit

Anwendung
Der quadratische Granitkasten ist eine Präzisions-Messgerät aus natürlichem Steinmaterial. Durch die strenge physikalische Prüfung und Granit-Auswahl ist es extrem hart in der Textur. Diese Granit-Messblock ist daher eine ideale Bezugsebene für die Inspektion von Präzisionswerkzeugen und mechanischen Teilen. Unser quadratischer Kasten eignet sich für die Prüfung der Ebenheit und Vertikalität von Komponenten, Werkstücken, Führungsschienen, Werkzeugmaschinentischen usw.

Produkt von Sonder- oder Großdimension Größe kann angepasst werden.

Parameter
Größe (mm) Parallelität Ebenheit Vertikalität
Präzisionsgrad(mm)
00 0 00 0 00 0
100 × 100 × 100 0.001 0.002 0.001 0.002 0.001 0.002
150 × 150 × 150 0.0015 0.003 0.001 0.002 0.0015 0.003
200 × 200 × 200 0.002 0.004 0.0015 0.003 0.002 0.004
300 × 300 × 300 0.003 0.006 0.0015 0.003 0.003 0.006
400 × 400 × 400 0.004 0.008 0.002 0.004 0.004 0.008
500 × 500 × 500 0.005 0.010 0.0025 0.005 0.005 0.010
600 × 600 × 600 0.006 0.012 0.003 0.006 0.006 0.012
800 × 800 × 800 0.008 0.016 0.004 0.008 0.008 0.016
