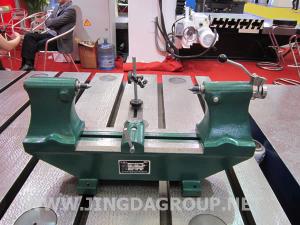

Standard-Rundlaufprüfgerät

Der Standard-Rundlaufprüfgerät wird hauptsächlich genutzt, um die Achsen, Maschinenteile und Plattentyp-Produkte zu überprüfen. Es kann die Ovalität, radialen Rundlauf, Genauigkeitsfehler der Endfläche prüfen. Darüber hinaus ist unser Messwerkzeug einzigartig in Design, hübsch und elegant in Erscheinung. Es ist von hoher Präzision und bequem einsetzbar.

Hauptparameter von Präzisions-Rundlaufprüfgerät
1. Der radiale Rundlauf zwischen der Mohs'schen Kegel und Mohs'schen 2# Konische Fläche mit Schrägheit von 60°: ≤0.005mm;
2. Die Tiefe der Parallelität zwischen der Führungsschiene und der Schrägachse innerhalb des Bereichs von 100mm: ≤0.006mm;
3. Der maximale Durchmesser der getesteten Maschinenteile: 270mm;
4. Messlänge: 300mm, 500mm, 1000mm, 1500mm, und 2000mm

Parameter
Größe(mm) Gerätshöhe(mm) Durchmesser(mm) Präzision
Horizontale Fläche (μm) Vertikale Fläche(μm)
200 100 200 ≤ 8 ≤ 5
300 100 200 ≤ 8 ≤ 5
300 170 340 ≤ 8 ≤ 5
300 300 600 ≤ 8 ≤ 5
500 170 340 ≤ 8 ≤ 5
500 250 500 ≤ 8 ≤ 5
500 300 600 ≤ 8 ≤ 5
1000 250 500 ≤ 10 ≤ 8
1000 300 600 ≤ 10 ≤ 8
1500 250 500 ≤ 20 ≤ 16
2000 230 460 ≤ 30 ≤ 20
2500 300
