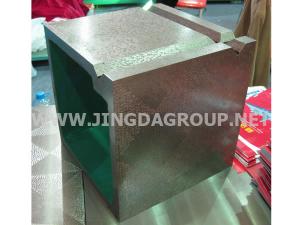

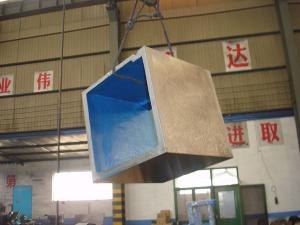

Quadratischer Kasten aus Gusseisen

Der quadratischer Block aus Gusseisen ist aus HT200 Material und die Herstellung ist im Einklang mit der Fertigungsstandard JB/T3411.56-99. Die Hauptanwendung von diesem Gusseisen-Messblock ist nicht nur die Prüfung von Vertikalität, Tiefe der Parallelität von Teilen, sondern auch die Unterstützung des Werkstückes bei Anreißen. Im Allgemeinen ist unsere Präzisionsblock aus Gusseisen ein Würfel oder ein Quader. Ebenso kann es angepasst werden. Eine seiner Arbeitsebenen hat eine v-förmige Nut.

Inspektionsumgebung: normale Temperatur und Luftfeuchtigkeit

Parameter
Größe(mm) Parallelität der Arbeitsebene Ebenheit der Arbeitsebene Vertikalität der Arbeitsebene
Präzision (μm)
1 2 1 2 1 2
100 × 100 × 100 2 4 2 4 2 4
150 × 150 × 150 3 6 3 6 3 6
200 × 200 × 200 4 8 2.5 4 4 8
300 × 300 × 300 6 12 2.5 4 6 12
400 × 400 × 400 8 16 4 8 8 16
500 × 500 × 500 20 40 5 12 20 40
