Anschlagwinkel aus Gusseisen

Home » Produkte » Richtlineal und Anschlagwinkel » Anschlagwinkel aus Gusseisen

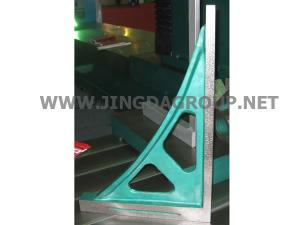

Die Anschlagwinkel aus Gusseisen wird aus Rohstoffen wie HT200 in Übereinstimmung mit GB6092-85m hergestellt. Die Messungsoberfläche ist senkrecht zur Bezugsebene. Diese Art von Metall-Anschlagwinkel eignet sich für die Prüfung von Vertikalität der Teile, Werkzeugmaschinen und mechanische Ausrüstung. Es ist auch geeignet für Anreißen, Positionierung für Installation und Verarbeitung usw. In dieser Hinsicht ist diese Art von Anschlagwinkel aus Gusseisen eine wichtiges Messwerkzeug in der Maschinenindustrie. Es verfügt über hohe Präzision, gute Stabilität und bequeme Wartung.

Parameter

Typ (mm)	Vertikalität zwischen Messebene und Bezugsebene			Ebenheit oder Geradheit von Messebene			Ebenheit oder Geradheit von Bezugsebene
	Precision (μm)
	0	1	2	0	1	2	0	1	2
150 × 100	4	8	16	1.5	2.5	5	2	4	8
300 × 200	6	11	22	2	4	7	3	6	11
400 × 300	7	12	25	2	4	8	3.5	7	12
500 × 350	8	15	30	2.5	5	10	4	8	15
630 × 400	9	18	35	3	6	12	4.5	9	18
800 × 500	10	20	40	3	7	14	5	10	20
1000 × 630	12	25	50	4	8	16	6	12	25
1250 × 800	15	30	60	5	10	20	8	15	30
1600 × 1000	18	38	70	6	12	24	10	18	35
2000 × 1250	22	46	80	8	15	30	12	22	40

Verbundene Namen
Messgerät | Werkzeug für Fertigungsprozess | Linealförmiges Messgerät
