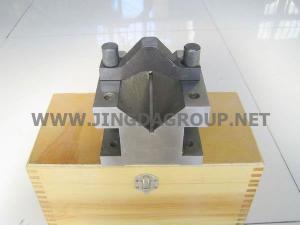

V-Block aus Stahl

Der V-Block aus Stahl aus qualifiziertem Werkzeugstahl ist anwendbar für die Inspektion in der Verarbeitung von zylindrischen Produkten. Es kann die Vertikalität, Konzentrizität usw. korrigieren. Dieses Metall-V-Block bietet hohe Präzision und bequeme Anwendung. Darüber hinaus hat es eine Platte für Befestigung von Werkstück, was die genauere Messung ermöglicht. Unser V-Block aus Werkzeugsstahl ist wirklich bequem zu bedienen.

Parameter
Größe(mm) Ebenheit von Arbeitebene Parallelität zwischen V-Nuten und Grundebene Parallelität zwischen V-Nuten und Seitenebenen Symmetrie zwishen V-Nuten und zwei Seiten Vertikalität zwischen T-Nuten und Planfläche
Präzisionsgrad(μm)
0 1 2 0 1 2 0 1 2 0 1 2 0 1 2
35×35×30 1 2 3 2.5 5 10 2.5 5 10 5 10 20 5 5 10
60×60×50 1 2 3 2.5 5 10 2.5 5 10 5 10 20 5 5 10
105×105×80 1.5 3 5 4 8 15 4 8 15 8 16 30 8 8 15
