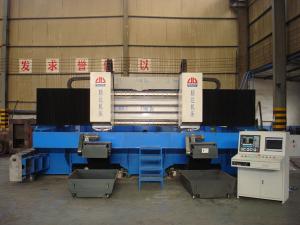

Portal CNC Fräs- und Bohrmaschine

Ⅰ. Anwendung
Die Portal CNC Fräs- und Bohrmaschine ist für das Bohren und Fräsen der Teile von Röhren- oder Platten-Typ verbreitet.

Ⅱ. Struktur
1. Die Bohr- und Fräsmaschine enthält hauptsächlich Werkzeugmaschinenkörper, Werkbank, Portal, Schlitten, Antriebskopf, Kühlungssystem, Zerspannungssystem, NC-System usw.
2. Es verwendet die festgelegte Art von Portal und Werkzeugmaschinenkörper. Aber die Arbeitsbank ist beweglich.
3. Portal und Werkzeugmaschinenkörper sind geschweißte Teile. Die Arbeitsbank ist aus Eisenguss. Vor der Verarbeitung werden alle Teile durch Glühen bei hohen Temperaturen behandelt. Sie werden durch das sekundäre Glühen nach der Halbfertigung bearbeitet. Schließlich wird die Fertigbearbeitung durchgeführt, um die Genauigkeit der Maschine zu gewährleisten.
4. Die CNC-Bearbeitungsausrüstung verfügt über drei NC-Achsen. Es wird an der schweren linearen Führungsschiene befestigt, entlang derer die Arbeitsbank in Längsrichtung bewegt. Ebenso wird der Portal-Querbalken mit der linearen Führungsschiene auch installiert, und das Schlitten bewegt sich horizontal entlang dieser Führungsschiene. Auf das Schlitten wird ein Schieberegler montiert. Daher kann der Antriebskopf, der mit der Führungsschiene angebracht ist, entlang der Z-Achse auf dem Schlitten. X, Y und Z-Achsen werden durch den Servo-Motor zusammen mit der Kugelschraube angetrieben.
5. Der Antriebskopf wird mit der Präzisionsspindel von einer Taiwan-Firma ausgestattet. Wegen des Motors mit variabler Frequenz kann es den tatsächlichen Gegebenheiten entsprechend die stufenlose Geschwindigkeitsregulierung ermöglichen. Darüber hinaus ist die Hauptwelle mit BT40 Kegelbohrung hergestellt, durch die es an der Bohr- und Fräsmaschine angeschlossen werden kann.
6. Beide Seiten der Arbeitsbank sind mit zwei automatischen spiralen Zerspannungsgeräten installiert. Die Maschine verwendet das Wasserkühlungssystem.
7. Unsere CNC Bohr- und Fräsmaschine nutzt das FAGOR8035 System. Das System verfügt über die RS232-Schnittstelle sowie die Farbbildschirm mit der chinesischen Betriebsschnittstelle. Das Display ermöglicht extrem bequeme Bedienung.
8. Die Führungsschienen für X, Y-Achsen mit der Leitspindel sind auch mit der Schutzhülle ausgestattet. Die X-Achse ist mit der Schutzhülle aus Stahlblech ausgestattet, und die Y-Achse ist durch den organischen Schild geschützt.
9. Um die Zuverlässigkeit der CNC-Werkzeugmaschine zu gewährleisten, sind alle Hauptteile importiert. Sehen die Parameter für die importierten Teile.

Parameter
Artikel Einheit GDC1625D GDC2030d GDC2530d GDC2540d
Arbeitsbank Größe mm 1600 × 2500 2000 × 3000 2500 × 3000 2500 × 4000
Abstand zwischen Ständern mm 2160 2570 3210 3210
Maximale zugelassene Ladung kg 4000 6000 10000 14000
Größe von T-Nuten mm×Nummer 22×8 22×11 28×11 28×11
Erweiterungsbereich Maximaler Weg von Arbeitsbank – X Achse Ohne Werkzeugmagazin mm 2500 3000 3000 4000
Mit Werkzeugmagazin mm 2250 2750 2750 3750
Maximaler Weg von Schlitten – Y Achse mm 1600 2000 2500 2500
Maximaler Weg von Hauptspindel – Z Achse mm 500 500 500 500
Abstand zwischen Arbeitsplatte und Endfläche von Hauptspindel Maximal mm 650 650 650 650
Minimal mm 150 150 150 150
Hauptspindel Kegelloch（7: 24）
BT50 BT50 BT50 BT50
Nummer von Drehung r/min 40-4500 40-4500 40-4500 40-4500
Maximaler Abtriebsdrehmoment N.m 385/526 (optional dl565/770)
Maximale Axialkraft N 15000
Motorleistung kW 15/20.5 × 2 (optional dl22/30× 2)
Maxi. Bohrdurchmesser mm φ50
Maxi. Zufuhrdurchmesser mm φ125
Maxi. Bohrdurchmesser Gusseisen mm M30
Karbonstahl mm M24
Zuführung Zufuhrdrehzahlbereich für Schneiden mm/min 1-5000
Schnellbewegung X-Achse m/min 10
Y-Achse m/min 10 10 8 8
Z-Achse m/min 10
Genauigkeit von Positionierung JB/T8771.4-1998 X-Achse mm 0.030
Y-Achse mm 0.025 0.025 0.030 0.030
Z-Achse mm 0.012
JIS-Norm（JISB6330） X-Achse mm ± 0.005/300
Y-Achse mm
Z-Achse mm
Genauigkeit von Repositionierung JB/T8771.4-1998 X-Achse mm 0.018
Y-Achse mm 0.013 0.013 0.018 0.018
Z-Achse mm 0.008
JIS-Norm
（JISB6330） 		X-Achse mm ± 0.003
Y-Achse mm
Z-Achse mm
Gewicht von Werkzeugmaschine kg 33000 37000 45500 48500
NC-System
Siemens 840D
Leistungskapazität KVA 90
