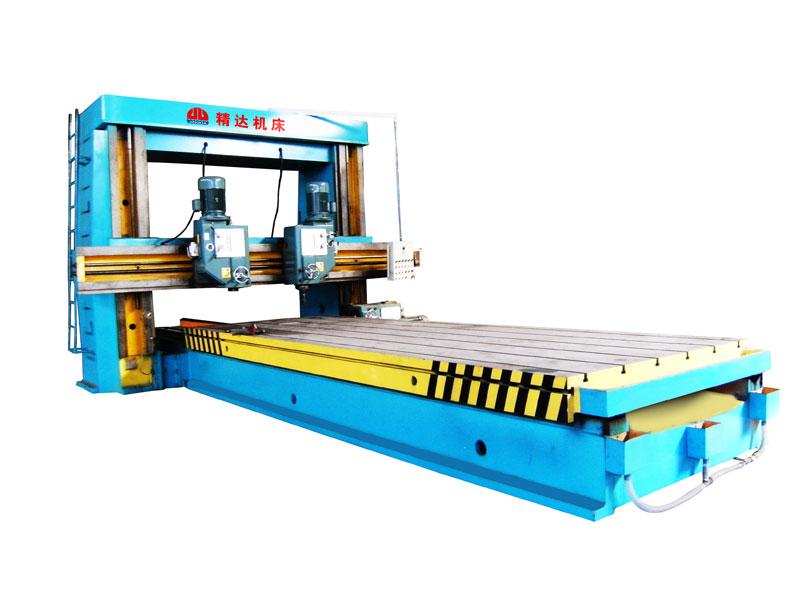

Portal Fräs- und Bohrmaschine
Die Portal Fräs- und Bohrmaschine verwendet Reluktanzmotor. Der Betrieb der Arbeitsfläche kann die stufenlose Drehzahlregelung erreichen. Der breite verstellbare Drehzahlbereich ermöglicht dieses Produkt für alle Arten von Hobeln oder Fräsen. Unsere Bearbeitungsausrüstung kann jedes verarbeitete Material auf horizontaler, vertikaler oder schiefer Ebene. Darüber hinaus kann es die Gestell, T-Nuten, Bogennuten usw. verarbeiten.
Merkmale- Behandelt durch den erweiterten VHF-Härtenprozess hat die Portal Werkzeugmaschine eine längere Lebensdauer.
- Das Spalt-Typ Transportsystem mit Ständer oder Querbalken ermöglicht bequemere Bedienung.
- Wegen unabhängiges Schmiersystems für Ölpumpe ist der Betrieb umso glatter.
- Alle Gussteile sind durch natürliche und Vibrations-Alterung behandelt, wodurch die Werkzeugmaschine stabiler und langlebig wird. Die Maschine erhält die ursprüngliche Genauigkeit nach langer Zeit von Verwendung.
- Als Multifunktionelle Metallbearbeitungsmaschine ist es flexibel im Einsatz und hat einen breiten Einsatzbereich. Es ist das ideale Verarbeitungsgerät für mechanische Bearbeitung oder Reparatur.
| Artikel | Portal Fräs- und Bohrmaschine | ||||||||
| Modell | JD-B2010 | JD-B2012 | JD-B2016 | JD-B2016 | JD-B2020 | JD-B2025 | JD-B2030 | JD-B2030 | |
| Maxi. Größe von Arbeitsbank (mm) | 3000×1000×1000 | 3000×1250×1000 | 4000×1600×1200 | 6000×1600×1500 | 6000×2000×1500 | 6000×2500×1500 | 8000×3000×1500 | 10000×3000×1500 | |
| Portalbreite(mm) | 1100 | 1300 | 1650 | 1650 | 2100 | 2600 | 3100 | 3100 | |
| Arbeitsbank | Bereich (mm) | 3000×800 | 3000×1000 | 4000×1400 | 6000×1400 | 6000×1600 | 6000×2000 | 8000×2600 | 10000×2600 |
| Nummer von T-Nuten | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 8 | |
| Bereite von T-Nuten (mm) | 28 | 28 | 28 | 28 | 36 | 36 | 36 | 36 | |
| Abstand zwischen T-Nuten (mm) | 200 | 250 | 230 | 230 | 280 | 250 | 330 | 330 | |
| Zuführungsnummer von Querbalken für Messerbank | Horizontal | 0.2-20 | |||||||
| Vertikal | 0.15-7.5 | ||||||||
| Zuführungsummer von Seitenwerkzeugskasten(mm) | Vertikal | 0.2-11.5 | |||||||
| Bewegungsgeschwindigkeit von Seitenwerkzeugskasten (mm/min) | 0.2-12 | ||||||||
| Maxi. Querschnitt von Werkzeugschaft (mm2) | 40×40 | 60×60 | |||||||
| Hubgeschwindigkeit von Querbalken (mm/min) | 570 | ||||||||
| Ablauf von Ölschmierpumpe (l/min) | 6 | 10 | |||||||
| Dimensionen von Werkzeugmaschine | Länge | 7100 | 7110 | 8700 | 14000 | 14300 | 14300 | 18900 | 22900 |
| Breite | 2740 | 3210 | 3800 | 3700 | 4800 | 5000 | 6000 | 6000 | |
| Höhe | 2570 | 2615 | 2900 | 3200 | 3400 | 3700 | 4050 | 4050 | |
